1. Описание

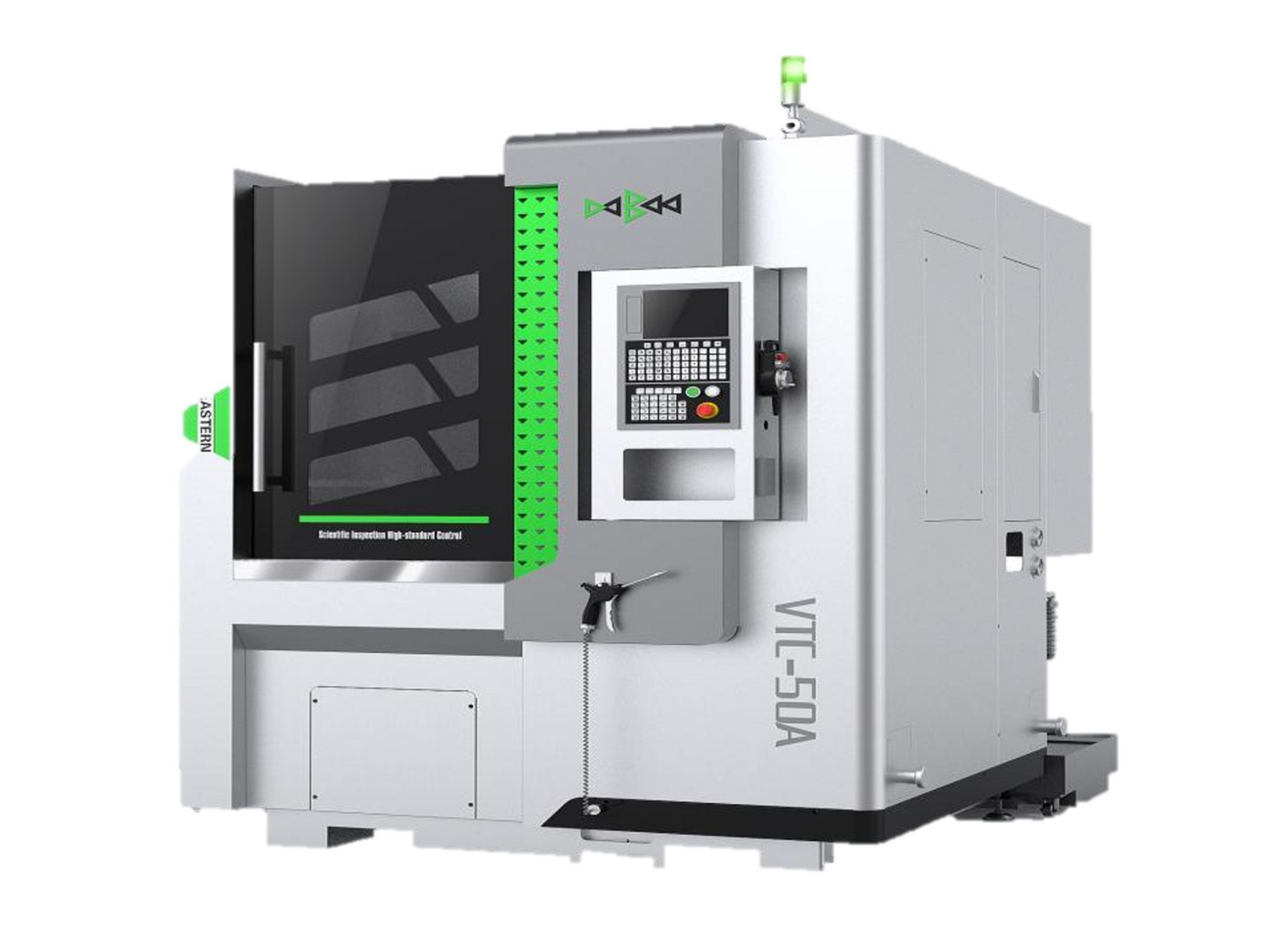

Вертикальный токарный станок VTC50 был разработан и создан на основе современных технологий аналогичных станков как отечественного, так и зарубежного производства, а также многолетнего опыта нашего завода в производстве вертикальных токарных станков, в ответ на потребности рынка. Этот станок экономичен, эффективен, энергосберегающ и экологичен, что делает его идеальным выбором для обработки сложных дисков и коротких валов в отраслях, таких как автомобильная, насосная, электрическая и другие. Основные характеристики станка включают:
- Высокая эффективность: Способность к высокопроизводительной работе, сохраняя при этом экономичность.
- Низкое энергопотребление и экологичность: Сделан упор на энергосбережение и минимизацию воздействия на окружающую среду.
- Прочная конструкция: Оборудован удлиненным цилиндрическим роликовым направляющим, обладающим высокой режущей способностью.
- Высокоскоростной шпиндель: Максимальная скорость вращения шпинделя – 3000 об/мин.
- Быстрое перемещение по осям: Скорость быстрого перемещения по осям X и Z достигает 25 м/мин, что позволяет обеспечить высокоскоростную и высокоэффективную обработку.
Вертикальный токарный станок VTC50 был разработан и создан на основе современных технологий аналогичных станков как отечественного, так и зарубежного производства, а также многолетнего опыта нашего завода в производстве вертикальных токарных станков, в ответ на потребности рынка. Этот станок экономичен, эффективен, энергосберегающ и экологичен, что делает его идеальным выбором для обработки сложных дисков и коротких валов в отраслях, таких как автомобильная, насосная, электрическая и другие. Основные характеристики станка включают:
- Высокая эффективность: Способность к высокопроизводительной работе, сохраняя при этом экономичность.
- Низкое энергопотребление и экологичность: Сделан упор на энергосбережение и минимизацию воздействия на окружающую среду.
- Прочная конструкция: Оборудован удлиненным цилиндрическим роликовым направляющим, обладающим высокой режущей способностью.
- Высокоскоростной шпиндель: Максимальная скорость вращения шпинделя – 3000 об/мин.
- Быстрое перемещение по осям: Скорость быстрого перемещения по осям X и Z достигает 25 м/мин, что позволяет обеспечить высокоскоростную и высокоэффективную обработку.
2. Область применения
Высокоточный вертикальный токарный станок с ЧПУ VTC50 предназначен для точения различных резьб, дуг, конусов и наружных и внутренних кривых вращающихся тел, удовлетворяя потребности в высокой скорости резания черных и цветных металлов. Основные применения включают:
- Точение резьб, дуг, конусов и криволинейных поверхностей вращающихся тел: Подходит для высокоскоростной обработки различных материалов.
- Обработка крупных и тяжёлых деталей: Идеален для обработки деталей с большим радиальным размером и относительно небольшим осевым размером, таких как диски, колеса и втулки, включая резьбы, дуги, криволинейные поверхности, торцы и канавки.
- Многофункциональная обработка: Возможность установки дополнительных устройств для фрезерования и шлифования.
- Промышленное применение: Широко применяется в обработке деталей для электродвигателей, клапанов, автомобилей, мотоциклов, подшипников, насосов и других отраслей.
Этот станок становится приоритетным выбором для обработки сложных дисковых и коротких валов в различных отраслях благодаря своим выдающимся характеристикам и широким возможностям применения.
3. Основные конструктивные особенности
1） Прочный литой корпус:
- Основание и колонна станка выполнены из высокопрочного чугуна.
- Оптимизация структуры с помощью анализа методом конечных элементов позволяет достичь лучших модальных характеристик и распределения усилий.
- Хорошие вибропоглощаемые свойства достигаемые благодаря многократной обработке при технологии искусственного старения и термообработке, что позволяет станку длительное время сохранять оптимальные механические характеристики и структурную стабильность.
2） Интегрированная шпиндельная конструкция:
- Применение интегрированной главной шпиндельной конструкции с высокожёсткими подшипниками.
- Обеспечение высокой жёсткости и высокой скорости вращения шпинделя.
- Зазор между шпиндельным узлом и станиной составляет ≤0,02 мм, что обеспечивает хороший демпфирующий эффект и предотвращает проникновение посторонних предметов, гарантируя стабильную работу шпинделя даже в тяжёлых условиях обработки.
3） Удлинённые направляющие для тяжелых условий эксплуатации:
- Применение удлинённых линейных роликовых направляющих для тяжёлых условий эксплуатации.
- Отличная жесткость при резке и динамическая отзывчивость, хорошая точность и долговечность.
4） Высокоточные шариковинтовые пары:
- Оси X и Z оснащены прецизионными шариковыми винтовыми парами и специальными подшипниками для шариковых винтов.
- Винтовые опоры имеют предварительно натянутую конструкцию, что значительно снижает влияние тепловой деформации на точность при длительной эксплуатации станка.
5） Гидравлическая система балансировки:
- Вертикальная каретка оснащена системой газожидкостной балансировки.
- Применение высоконапорного азота и гидравлического масла для балансирования веса каретки и револьверной головки.
- Обеспечение высокоскоростного и высокоточного функционирования станка, снижение нагрузки на серводвигатель и продление срока службы точности станка.
- Предотвращение опасного падения каретки в случае внезапного отключения питания.
Высокоточный вертикальный токарный станок с ЧПУ VTC50 предназначен для точения различных резьб, дуг, конусов и наружных и внутренних кривых вращающихся тел, удовлетворяя потребности в высокой скорости резания черных и цветных металлов. Основные применения включают:
- Точение резьб, дуг, конусов и криволинейных поверхностей вращающихся тел: Подходит для высокоскоростной обработки различных материалов.
- Обработка крупных и тяжёлых деталей: Идеален для обработки деталей с большим радиальным размером и относительно небольшим осевым размером, таких как диски, колеса и втулки, включая резьбы, дуги, криволинейные поверхности, торцы и канавки.
- Многофункциональная обработка: Возможность установки дополнительных устройств для фрезерования и шлифования.
- Промышленное применение: Широко применяется в обработке деталей для электродвигателей, клапанов, автомобилей, мотоциклов, подшипников, насосов и других отраслей.
Этот станок становится приоритетным выбором для обработки сложных дисковых и коротких валов в различных отраслях благодаря своим выдающимся характеристикам и широким возможностям применения.
3. Основные конструктивные особенности
1） Прочный литой корпус:
- Основание и колонна станка выполнены из высокопрочного чугуна.
- Оптимизация структуры с помощью анализа методом конечных элементов позволяет достичь лучших модальных характеристик и распределения усилий.
- Хорошие вибропоглощаемые свойства достигаемые благодаря многократной обработке при технологии искусственного старения и термообработке, что позволяет станку длительное время сохранять оптимальные механические характеристики и структурную стабильность.
2） Интегрированная шпиндельная конструкция:
- Применение интегрированной главной шпиндельной конструкции с высокожёсткими подшипниками.
- Обеспечение высокой жёсткости и высокой скорости вращения шпинделя.
- Зазор между шпиндельным узлом и станиной составляет ≤0,02 мм, что обеспечивает хороший демпфирующий эффект и предотвращает проникновение посторонних предметов, гарантируя стабильную работу шпинделя даже в тяжёлых условиях обработки.
3） Удлинённые направляющие для тяжелых условий эксплуатации:
- Применение удлинённых линейных роликовых направляющих для тяжёлых условий эксплуатации.
- Отличная жесткость при резке и динамическая отзывчивость, хорошая точность и долговечность.
4） Высокоточные шариковинтовые пары:
- Оси X и Z оснащены прецизионными шариковыми винтовыми парами и специальными подшипниками для шариковых винтов.
- Винтовые опоры имеют предварительно натянутую конструкцию, что значительно снижает влияние тепловой деформации на точность при длительной эксплуатации станка.
5） Гидравлическая система балансировки:
- Вертикальная каретка оснащена системой газожидкостной балансировки.
- Применение высоконапорного азота и гидравлического масла для балансирования веса каретки и револьверной головки.
- Обеспечение высокоскоростного и высокоточного функционирования станка, снижение нагрузки на серводвигатель и продление срока службы точности станка.
- Предотвращение опасного падения каретки в случае внезапного отключения питания.
Примечание 1
Числовому программному станку (ЧПУ) предъявляются строгие требования к электропитанию. Если колебания в сети пользователя превышают ±10%, необходимо установить стабилизатор напряжения, иначе станок с ЧПУ не сможет нормально работать и могут возникнуть непредсказуемые последствия.
Числовому программному станку (ЧПУ) предъявляются строгие требования к электропитанию. Если колебания в сети пользователя превышают ±10%, необходимо установить стабилизатор напряжения, иначе станок с ЧПУ не сможет нормально работать и могут возникнуть непредсказуемые последствия.

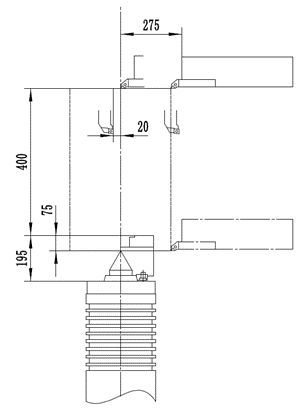

Схема интерференции хода инструмента
Диаграмма помех при движении машины

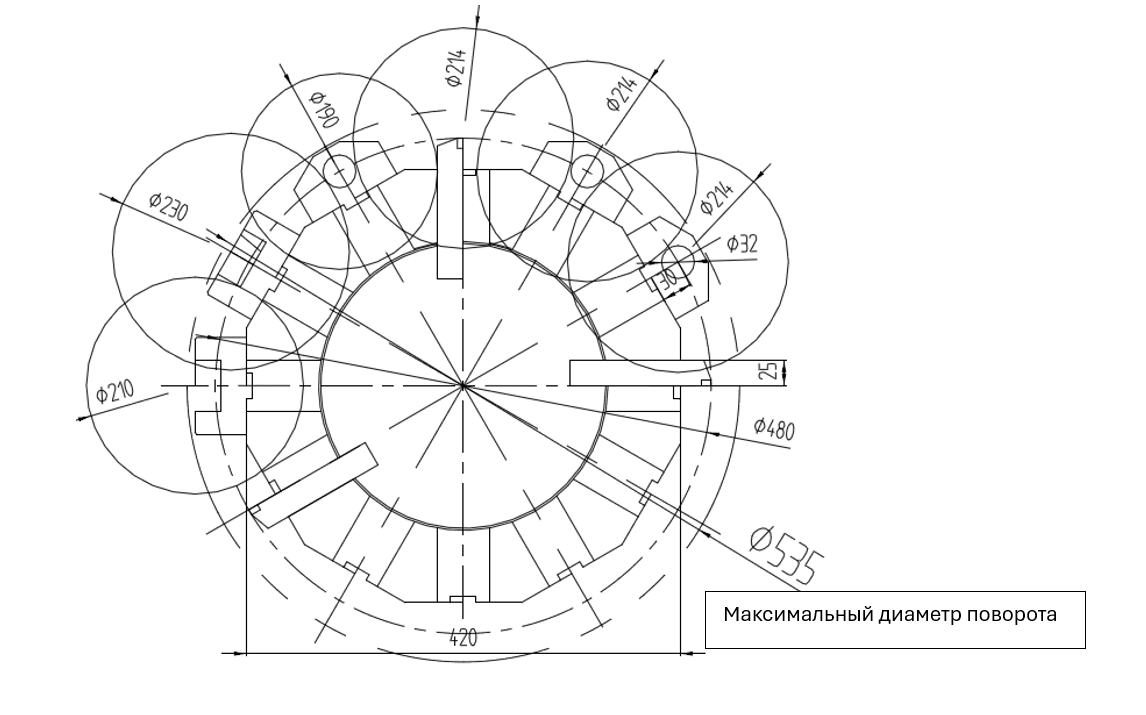

Двенадцатипозиционный револьверный станок Диаграмма интерференции инструментов

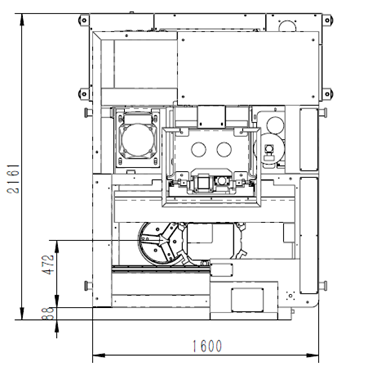

Габаритные размеры станка
