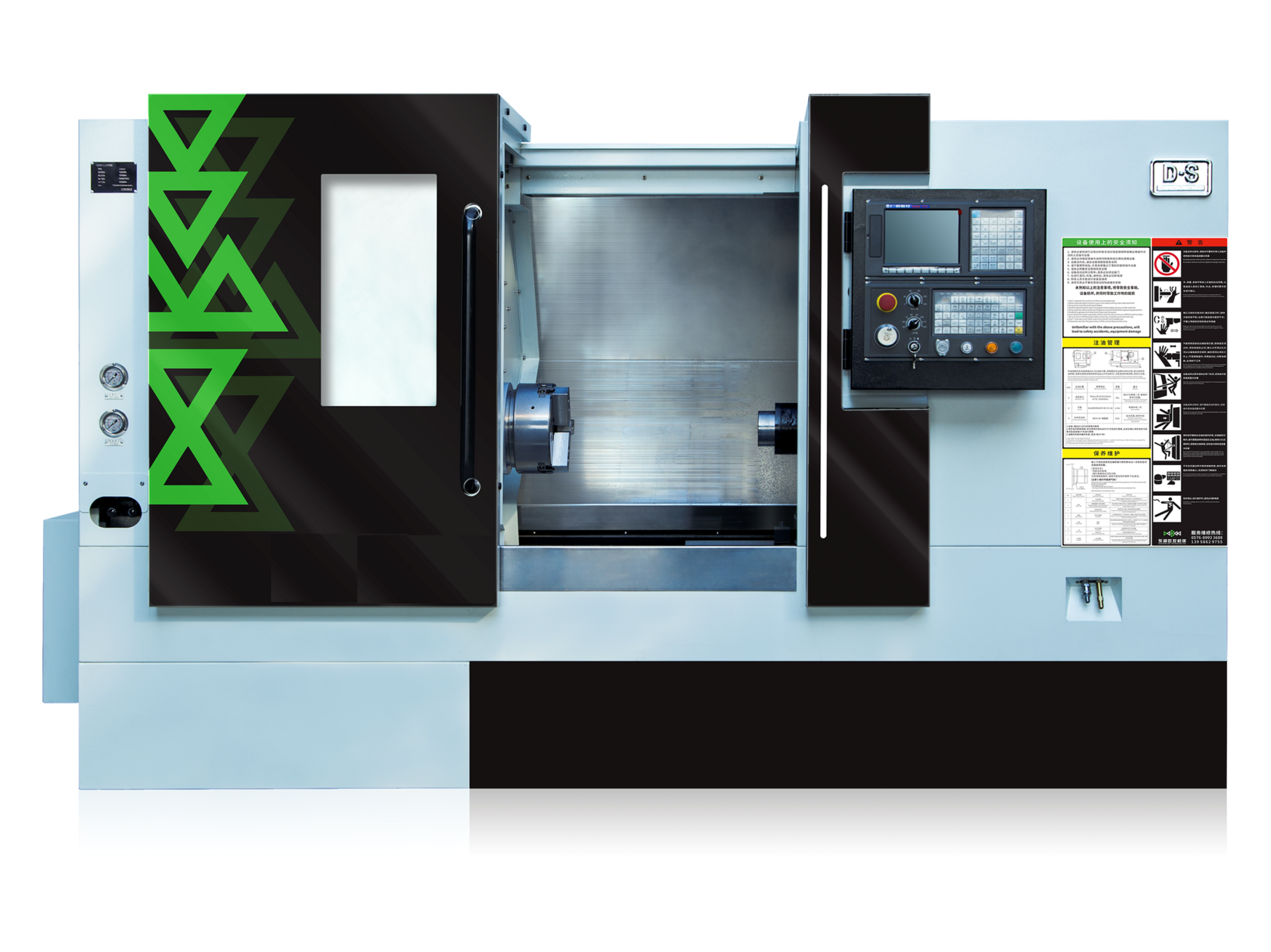

Особенности станка C500K
Ключевые и важные компоненты конструкции и их технические характеристики:
1. В приводе используются импортированные из Тайваня линейные роликовые направляющие для удовлетворения требований высокой скорости и эффективности. Это уменьшает сопротивление трению и деформацию от нагрева, повышая точность обработки и обеспечивает долгосрочную стабильность точности резки.
2. ЧПУ токарный станок с наклонной станиной оснащен отечественными или импортными высокожесткими горизонтальными гидравлическими сервоприводами револьверных головок с высоким позиционированием и быстрой сменой инструмента. Минимальная деформация при тяжёлой резке.
3. Стандартная комплектация: бесступенчатая регулировка скорости шпинделя, гидравлический патрон, гидравлическая задняя бабка, горизонтальный револьвер на 12 позиций, закрытая защита.
4. ЧПУ токарный станок с наклонной станиной обладает цельной станиной, наклоненной на 35 градусов, что обеспечивает стабильность точности станка даже при тяжёлой резке.
5. Серводвигатели осей X и Z соединены напрямую с прецизионным шариковым винтом через эластичная муфта, обеспечивая высокую точность. Фиксация винта на обоих концах повышает жёсткость опорного подшипника, минимизирует деформацию винта при частом быстром позиционировании и тяжёлой резке. Шариковый винт с контактными угловыми подшипниками на 60 градусов обеспечивает высокую скорость и точность.
6. Высокоточная и высокожесткая встроенная гидравлическая задняя бабка с автоматическим гидравлическим защелкиванием.
7. При проектировании станка подшипники шпиндельного блока выбраны из двухрядных цилиндрических роликовых подшипников, обеспечивающие высокую жёсткость. Меры по снижению тепловой деформации шпинделя позволяют поддерживать стабильность шпинделя при длительной работе.
8. Полная защита направляющих, охлаждающий бак и конвейер для стружки отделены от основного станка, что гарантирует сохранение точности станка от воздействия горячей стружки.
9. Электрошкаф станка отличается хорошей герметичностью и оснащен кондиционером, что обеспечивает нормальную работу системы ЧПУ в условиях высокой температуры и влажности.
10. Станок учитывает проектирование периферийных процессов: защита надёжна, при мощной резке и высоконапорном впрыске охлаждающей жидкости, отсутствие утечек стружки и охлаждающей жидкости за пределы станка.
11. Гидравлическое зажимное патронное устройство и выдвижение/втягивание задней бабки можно управлять как программно, так и педалью, что удобно и быстро.
12. Регулировка гидравлического давления осуществляется с помощью панельного регулятора с отображением на дисплее, что делает настройку безопасной и удобной.
Ключевые и важные компоненты конструкции и их технические характеристики:
1. В приводе используются импортированные из Тайваня линейные роликовые направляющие для удовлетворения требований высокой скорости и эффективности. Это уменьшает сопротивление трению и деформацию от нагрева, повышая точность обработки и обеспечивает долгосрочную стабильность точности резки.
2. ЧПУ токарный станок с наклонной станиной оснащен отечественными или импортными высокожесткими горизонтальными гидравлическими сервоприводами револьверных головок с высоким позиционированием и быстрой сменой инструмента. Минимальная деформация при тяжёлой резке.
3. Стандартная комплектация: бесступенчатая регулировка скорости шпинделя, гидравлический патрон, гидравлическая задняя бабка, горизонтальный револьвер на 12 позиций, закрытая защита.
4. ЧПУ токарный станок с наклонной станиной обладает цельной станиной, наклоненной на 35 градусов, что обеспечивает стабильность точности станка даже при тяжёлой резке.
5. Серводвигатели осей X и Z соединены напрямую с прецизионным шариковым винтом через эластичная муфта, обеспечивая высокую точность. Фиксация винта на обоих концах повышает жёсткость опорного подшипника, минимизирует деформацию винта при частом быстром позиционировании и тяжёлой резке. Шариковый винт с контактными угловыми подшипниками на 60 градусов обеспечивает высокую скорость и точность.
6. Высокоточная и высокожесткая встроенная гидравлическая задняя бабка с автоматическим гидравлическим защелкиванием.
7. При проектировании станка подшипники шпиндельного блока выбраны из двухрядных цилиндрических роликовых подшипников, обеспечивающие высокую жёсткость. Меры по снижению тепловой деформации шпинделя позволяют поддерживать стабильность шпинделя при длительной работе.
8. Полная защита направляющих, охлаждающий бак и конвейер для стружки отделены от основного станка, что гарантирует сохранение точности станка от воздействия горячей стружки.
9. Электрошкаф станка отличается хорошей герметичностью и оснащен кондиционером, что обеспечивает нормальную работу системы ЧПУ в условиях высокой температуры и влажности.
10. Станок учитывает проектирование периферийных процессов: защита надёжна, при мощной резке и высоконапорном впрыске охлаждающей жидкости, отсутствие утечек стружки и охлаждающей жидкости за пределы станка.
11. Гидравлическое зажимное патронное устройство и выдвижение/втягивание задней бабки можно управлять как программно, так и педалью, что удобно и быстро.
12. Регулировка гидравлического давления осуществляется с помощью панельного регулятора с отображением на дисплее, что делает настройку безопасной и удобной.
Технические документы:
1、Руководство по эксплуатации машины
2、Руководство по эксплуатации системы числового управления
3、Руководство по обслуживанию системы числового управления.
4、Гидравлическая схема
5、Электрическая схема, электрическая схема, лестничная диаграмма, таблица настройки параметров
6、 Диск с параметрами станка (Выбор)
7、Сертификат проверки точности станка
8、 Руководство по эксплуатации гидравлического патрона
9、Руководство по эксплуатации держателя револьверного инструмента
1、Руководство по эксплуатации машины
2、Руководство по эксплуатации системы числового управления
3、Руководство по обслуживанию системы числового управления.
4、Гидравлическая схема
5、Электрическая схема, электрическая схема, лестничная диаграмма, таблица настройки параметров
6、 Диск с параметрами станка (Выбор)
7、Сертификат проверки точности станка
8、 Руководство по эксплуатации гидравлического патрона
9、Руководство по эксплуатации держателя револьверного инструмента
