Описание:

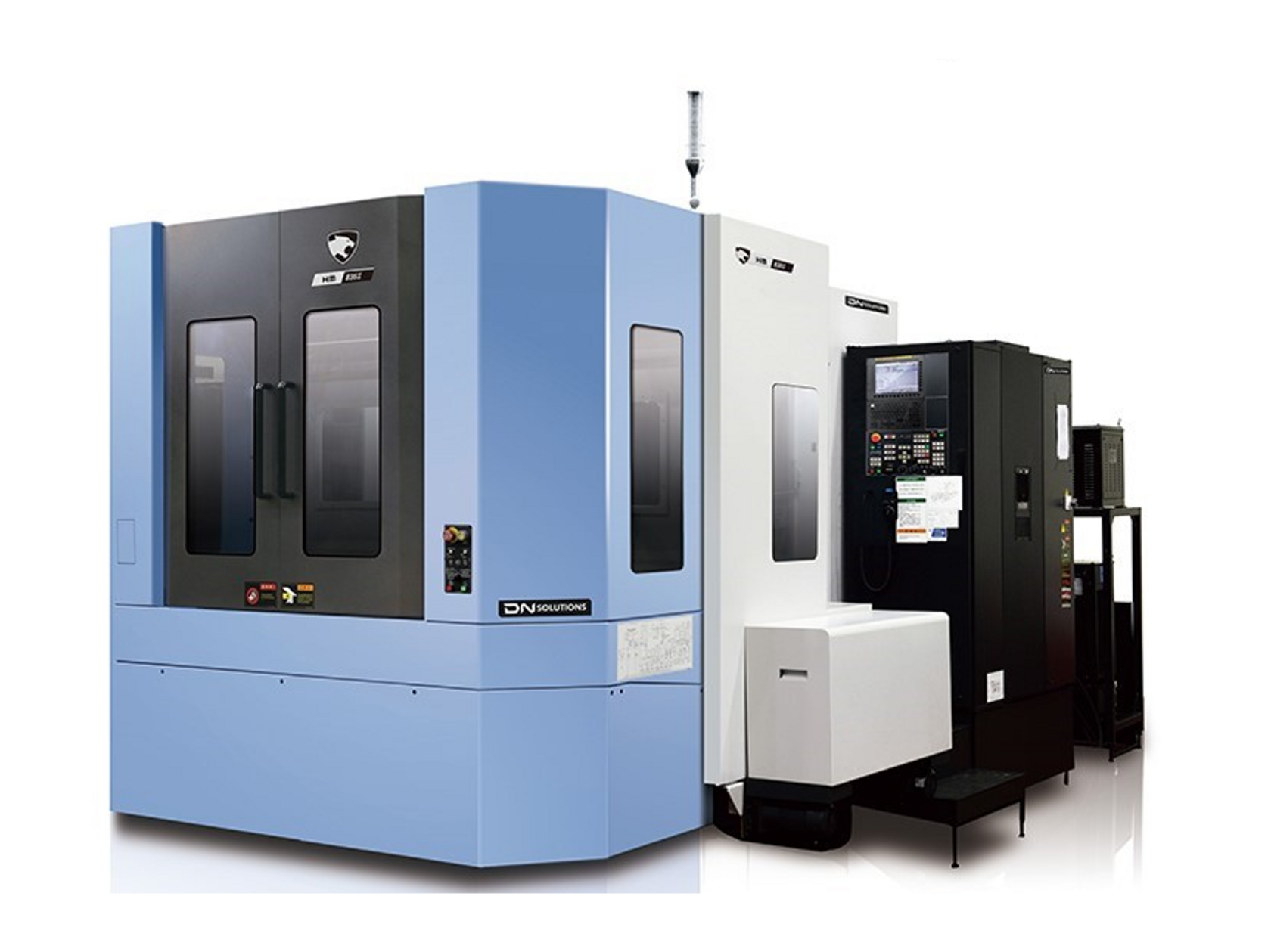

Этот станок представляет собой горизонтальный обрабатывающий центр с подвижной колонной (головка двигается вверх и вниз, колонна движется вперёд, назад и в стороны), использует 24-инструментальный дисковый магазин, оснащённый ЧПУ поворотным столом. Он позволяет выполнять за одну установку обработку различных сложных деталей, таких как корпуса, корпуса, формы и другие сложные детали, выполняя такие операции, как фрезеровка, сверление, растачивание, развёртывание и нарезание резьбы.
Основные структурные особенности:
1.Основные базовые части, такие как основание, рабочий стол, колонна, балка, ползун и шпиндельная коробка, выполнены из чугуна HT300. Корпусная конструкция с компактной и рациональной симметричной ребристой структурой обеспечивает высокую жесткость и стойкость к изгибу и вибрациям. Базовые части отливаются в песчаной форме с использованием смолы и проходят обработку по технологии полное искусственное старение, что гарантирует стабильность работы станка на протяжении длительного времени.
2.Линейные направляющие по осям X, Y (вертикальная) и Z, ось X поддерживается четырьмя направляющими.
3.В осях X, Y, Z используются высокоточные и высокопрочные шариковинтовые передачи с большим шагом. Высокая скорость подачи обеспечивается прямым соединением сервомотора с винтом через упругую муфту, что передает мощность непосредственно на высокоточный шариковый винт и обеспечивает точность позиционирования станка.
4.Поддержка винта использует специализированные подшипники, а структура предварительного натяжения значительно снижает влияние тепловой деформации на точность станка во время продолжительной работы.
5.Шпиндельная коробка имеет двухступенчатую передачу с автоматической сменой скоростей, что подходит для низкоскоростного тяжёлого резания. Скорость вращения шпинделя составляет 4000 об/мин; низкая скорость — 1000 об/мин.
6.Направляющие и винты по осям X, Y и Z защищены герметическими кожухами, что обеспечивает чистоту и точность передачи и движения станка.
7.Шпиндельная коробка оборудована автоматической системой балансировки, что обеспечивает точность обработки.
8.Применяется передовая централизованная автоматическая система смазки с периодической, дозированной и автоматической смазкой, что обеспечивает надёжную и стабильную работу.
9.Станок оснащён импортной системой ЧПУ с полным набором функций. Система проста в использовании и обеспечивает стабильную и надёжную точность.
Этот станок представляет собой горизонтальный обрабатывающий центр с подвижной колонной (головка двигается вверх и вниз, колонна движется вперёд, назад и в стороны), использует 24-инструментальный дисковый магазин, оснащённый ЧПУ поворотным столом. Он позволяет выполнять за одну установку обработку различных сложных деталей, таких как корпуса, корпуса, формы и другие сложные детали, выполняя такие операции, как фрезеровка, сверление, растачивание, развёртывание и нарезание резьбы.
Основные структурные особенности:
1.Основные базовые части, такие как основание, рабочий стол, колонна, балка, ползун и шпиндельная коробка, выполнены из чугуна HT300. Корпусная конструкция с компактной и рациональной симметричной ребристой структурой обеспечивает высокую жесткость и стойкость к изгибу и вибрациям. Базовые части отливаются в песчаной форме с использованием смолы и проходят обработку по технологии полное искусственное старение, что гарантирует стабильность работы станка на протяжении длительного времени.
2.Линейные направляющие по осям X, Y (вертикальная) и Z, ось X поддерживается четырьмя направляющими.
3.В осях X, Y, Z используются высокоточные и высокопрочные шариковинтовые передачи с большим шагом. Высокая скорость подачи обеспечивается прямым соединением сервомотора с винтом через упругую муфту, что передает мощность непосредственно на высокоточный шариковый винт и обеспечивает точность позиционирования станка.
4.Поддержка винта использует специализированные подшипники, а структура предварительного натяжения значительно снижает влияние тепловой деформации на точность станка во время продолжительной работы.
5.Шпиндельная коробка имеет двухступенчатую передачу с автоматической сменой скоростей, что подходит для низкоскоростного тяжёлого резания. Скорость вращения шпинделя составляет 4000 об/мин; низкая скорость — 1000 об/мин.
6.Направляющие и винты по осям X, Y и Z защищены герметическими кожухами, что обеспечивает чистоту и точность передачи и движения станка.
7.Шпиндельная коробка оборудована автоматической системой балансировки, что обеспечивает точность обработки.
8.Применяется передовая централизованная автоматическая система смазки с периодической, дозированной и автоматической смазкой, что обеспечивает надёжную и стабильную работу.
9.Станок оснащён импортной системой ЧПУ с полным набором функций. Система проста в использовании и обеспечивает стабильную и надёжную точность.
Технические характеристики
