Описание:

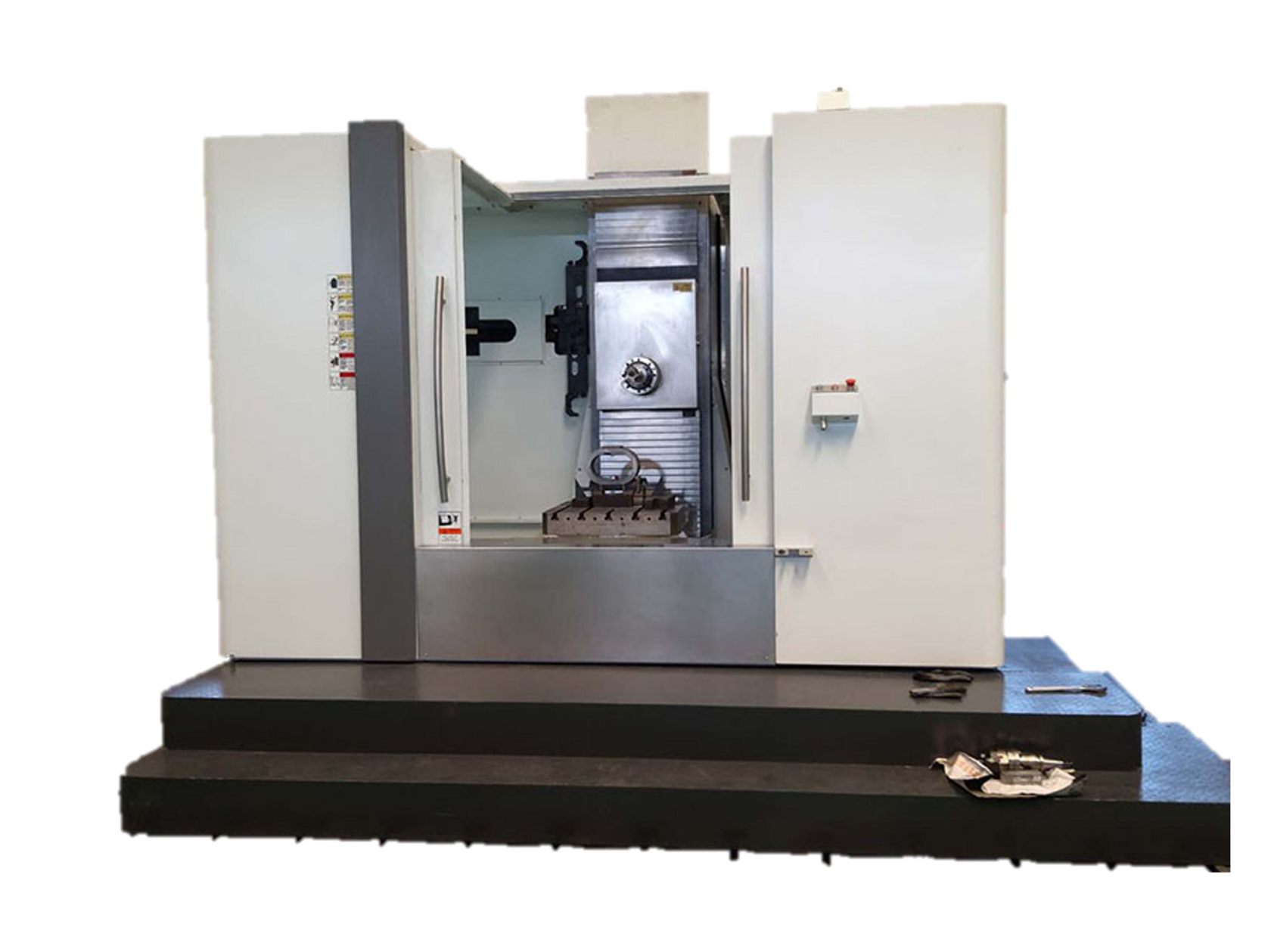

Станок представляет собой горизонтальный обрабатывающий центр с подвижной колонной (головка двигается вверх и вниз, колонна движется вперёд, назад и в стороны), использует 24-инструментальный дисковый магазин, оснащённый ЧПУ поворотным столом. Он позволяет выполнять за одну установку обработку различных сложных деталей, таких как корпуса, корпуса, формы и другие сложные детали, выполняя такие операции, как фрезеровка, сверление, растачивание, развёртывание и нарезание резьбы.
Основные конструктивные особенности:
1. Основные базовые части, такие как основание, рабочий стол, колонна, балка, ползун и шпиндельная коробка, выполнены из чугуна HT300. Корпусная конструкция с компактной и рациональной симметричной ребристой структурой обеспечивает высокую жесткость и стойкость к изгибу и вибрациям. Базовые части отливаются в песчаной форме с использованием смолы и проходят обработку по технологии полное искусственное старение, что гарантирует стабильность работы станка на протяжении длительного времени.
2. Линейные направляющие по осям X, Y (вертикальная) и Z, ось X поддерживается четырьмя направляющими.
3. В осях X, Y, Z используются высокоточные и высокопрочные шариковинтовые передачи с большим шагом. Высокая скорость подачи обеспечивается прямым соединением сервомотора с винтом через упругую муфту, что передает мощность непосредственно на высокоточный шариковый винт и обеспечивает точность позиционирования станка.
4. Поддержка винта использует специализированные подшипники, а структура предварительного натяжения значительно снижает влияние тепловой деформации на точность станка во время продолжительной работы.
5. Шпиндельная коробка имеет двухступенчатую передачу, автоматическую смену скоростей, подходящую для низкоскоростного тяжелого резания, скорость вращения 4000 об/мин; низкая скорость — 1000 об/мин.
6. Направляющие и винты по осям X, Y, Z защищены герметическими кожухами, что обеспечивает чистоту и точность передачи и движения станка.
7. Шпиндельная коробка оборудована автоматической системой балансировки, что обеспечивает точность обработки.
8. Применяется передовая централизованная автоматическая система смазки с периодической, дозированной и автоматической работой, что обеспечивает надежную и стабильную работу.
9. Станок оснащен импортной системой ЧПУ, которая функциональна, проста в использовании и обеспечивает стабильную и надежную точность.
Станок представляет собой горизонтальный обрабатывающий центр с подвижной колонной (головка двигается вверх и вниз, колонна движется вперёд, назад и в стороны), использует 24-инструментальный дисковый магазин, оснащённый ЧПУ поворотным столом. Он позволяет выполнять за одну установку обработку различных сложных деталей, таких как корпуса, корпуса, формы и другие сложные детали, выполняя такие операции, как фрезеровка, сверление, растачивание, развёртывание и нарезание резьбы.
Основные конструктивные особенности:
1. Основные базовые части, такие как основание, рабочий стол, колонна, балка, ползун и шпиндельная коробка, выполнены из чугуна HT300. Корпусная конструкция с компактной и рациональной симметричной ребристой структурой обеспечивает высокую жесткость и стойкость к изгибу и вибрациям. Базовые части отливаются в песчаной форме с использованием смолы и проходят обработку по технологии полное искусственное старение, что гарантирует стабильность работы станка на протяжении длительного времени.
2. Линейные направляющие по осям X, Y (вертикальная) и Z, ось X поддерживается четырьмя направляющими.
3. В осях X, Y, Z используются высокоточные и высокопрочные шариковинтовые передачи с большим шагом. Высокая скорость подачи обеспечивается прямым соединением сервомотора с винтом через упругую муфту, что передает мощность непосредственно на высокоточный шариковый винт и обеспечивает точность позиционирования станка.
4. Поддержка винта использует специализированные подшипники, а структура предварительного натяжения значительно снижает влияние тепловой деформации на точность станка во время продолжительной работы.
5. Шпиндельная коробка имеет двухступенчатую передачу, автоматическую смену скоростей, подходящую для низкоскоростного тяжелого резания, скорость вращения 4000 об/мин; низкая скорость — 1000 об/мин.
6. Направляющие и винты по осям X, Y, Z защищены герметическими кожухами, что обеспечивает чистоту и точность передачи и движения станка.
7. Шпиндельная коробка оборудована автоматической системой балансировки, что обеспечивает точность обработки.
8. Применяется передовая централизованная автоматическая система смазки с периодической, дозированной и автоматической работой, что обеспечивает надежную и стабильную работу.
9. Станок оснащен импортной системой ЧПУ, которая функциональна, проста в использовании и обеспечивает стабильную и надежную точность.
Технические параметры
