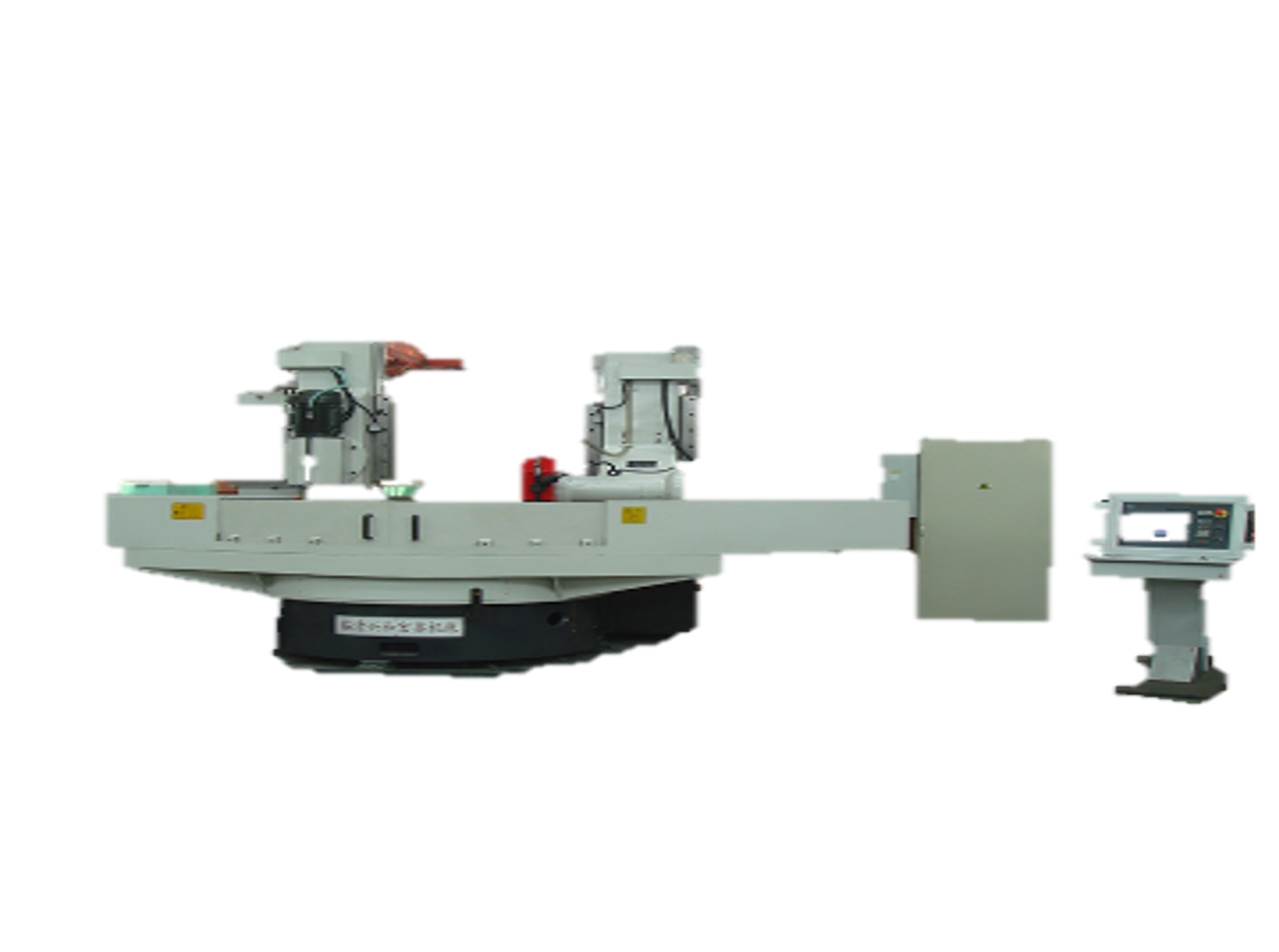

1. Введение: Серия горизонтально-осевых круглых плоскошлифовальных станков с балочным типом MK73160 оснащена рабочим столом диаметром от φ1250 до φ3500 мм. Общая компоновка станка предполагает фиксированное вращение рабочего стола на круговой направляющей станины, с перемещением двойных колонн, балки и каретки по горизонтали и вертикали. Станок обладает компактной и стабильной структурой, высокой точностью и надежностью, прост в использовании и имеет хорошие эксплуатационные характеристики.
Станок использует окружную шлифовальную поверхность круга, обеспечивая высокую степень параллельности, точности размеров и качества поверхности обрабатываемых деталей. Шлифовальная головка может быть спроектирована как с одной шлифовальной головкой, так и с двумя – вертикальной и горизонтальной. Вертикальная шлифовальная головка может наклоняться до 45°, а синхронное управление двумя головками позволяет выполнять плоское и угловое шлифование, а также шлифование кольцевых поверхностей с помощью интерполяции.
Станок M73160P с упрощённым числовым программным управлением и сенсорным экраном - это модернизированная версия обычных шлифовальных станков, оборудованная сенсорным экраном и системой цифрового сервопривода для управления подачей. Установка сочетает в себе исходные функции ручного управления и новые функции автоматического управления процессом шлифования. Без необходимости в программировании управление машиной стало ещё проще и удобнее. Параметры обработки можно задавать в зависимости от требований к деталям, что упрощает и делает более наглядным процесс работы, значительно облегчая работу оператора.
Станок серии MK73160 с числовым управлением - оснащен современной системой ЧПУ, отличается мощными функциональными возможностями и стабильной производительностью. Оси вертикальной и горизонтальной подачи работают в синергии, приводятся в действие серводвигателями переменного тока, что обеспечивает высокую точность позиционирования. ЖК-дисплей позволяет осуществлять полное программирование и автоматическую компенсацию выполнения циклов шлифования. Все параметры и команды для обработки задаются на панели управления. Эта система позволяет одному оператору управлять несколькими станками, снижая производственные затраты и повышая качество обработанных деталей.
2. Основные производственные стандарты:
- JB/T 9872-1999 Общие технические условия на механические части металлорежущих станков
- JB/T 9874-1999: Общие технические условия на сборку металлорежущих станков
- JB/T 10051-1999: Общие технические условия на гидравлические системы металлорежущих станков
- JB/T 9909.1-99.3-1999: Проверка точности горизонтально-осевых круглых плоскошлифовальных станков
3. Основные показатели точности станка:
- Плоскостность поверхности рабочего стола: 0.02 мм
- Радиальное биение торцевой поверхности рабочего стола: 0.02 мм.
- Радиальное биение конусной поверхности шлифовального шпинделя: 0.005 мм.
- Осевое перемещение шлифовального шпинделя: 0.005 мм
- Равномерность толщины обработанных заготовок: 0.02 мм.
Станок использует окружную шлифовальную поверхность круга, обеспечивая высокую степень параллельности, точности размеров и качества поверхности обрабатываемых деталей. Шлифовальная головка может быть спроектирована как с одной шлифовальной головкой, так и с двумя – вертикальной и горизонтальной. Вертикальная шлифовальная головка может наклоняться до 45°, а синхронное управление двумя головками позволяет выполнять плоское и угловое шлифование, а также шлифование кольцевых поверхностей с помощью интерполяции.
Станок M73160P с упрощённым числовым программным управлением и сенсорным экраном - это модернизированная версия обычных шлифовальных станков, оборудованная сенсорным экраном и системой цифрового сервопривода для управления подачей. Установка сочетает в себе исходные функции ручного управления и новые функции автоматического управления процессом шлифования. Без необходимости в программировании управление машиной стало ещё проще и удобнее. Параметры обработки можно задавать в зависимости от требований к деталям, что упрощает и делает более наглядным процесс работы, значительно облегчая работу оператора.
Станок серии MK73160 с числовым управлением - оснащен современной системой ЧПУ, отличается мощными функциональными возможностями и стабильной производительностью. Оси вертикальной и горизонтальной подачи работают в синергии, приводятся в действие серводвигателями переменного тока, что обеспечивает высокую точность позиционирования. ЖК-дисплей позволяет осуществлять полное программирование и автоматическую компенсацию выполнения циклов шлифования. Все параметры и команды для обработки задаются на панели управления. Эта система позволяет одному оператору управлять несколькими станками, снижая производственные затраты и повышая качество обработанных деталей.
2. Основные производственные стандарты:
- JB/T 9872-1999 Общие технические условия на механические части металлорежущих станков
- JB/T 9874-1999: Общие технические условия на сборку металлорежущих станков
- JB/T 10051-1999: Общие технические условия на гидравлические системы металлорежущих станков
- JB/T 9909.1-99.3-1999: Проверка точности горизонтально-осевых круглых плоскошлифовальных станков
3. Основные показатели точности станка:
- Плоскостность поверхности рабочего стола: 0.02 мм
- Радиальное биение торцевой поверхности рабочего стола: 0.02 мм.
- Радиальное биение конусной поверхности шлифовального шпинделя: 0.005 мм.
- Осевое перемещение шлифовального шпинделя: 0.005 мм
- Равномерность толщины обработанных заготовок: 0.02 мм.
