Описание:

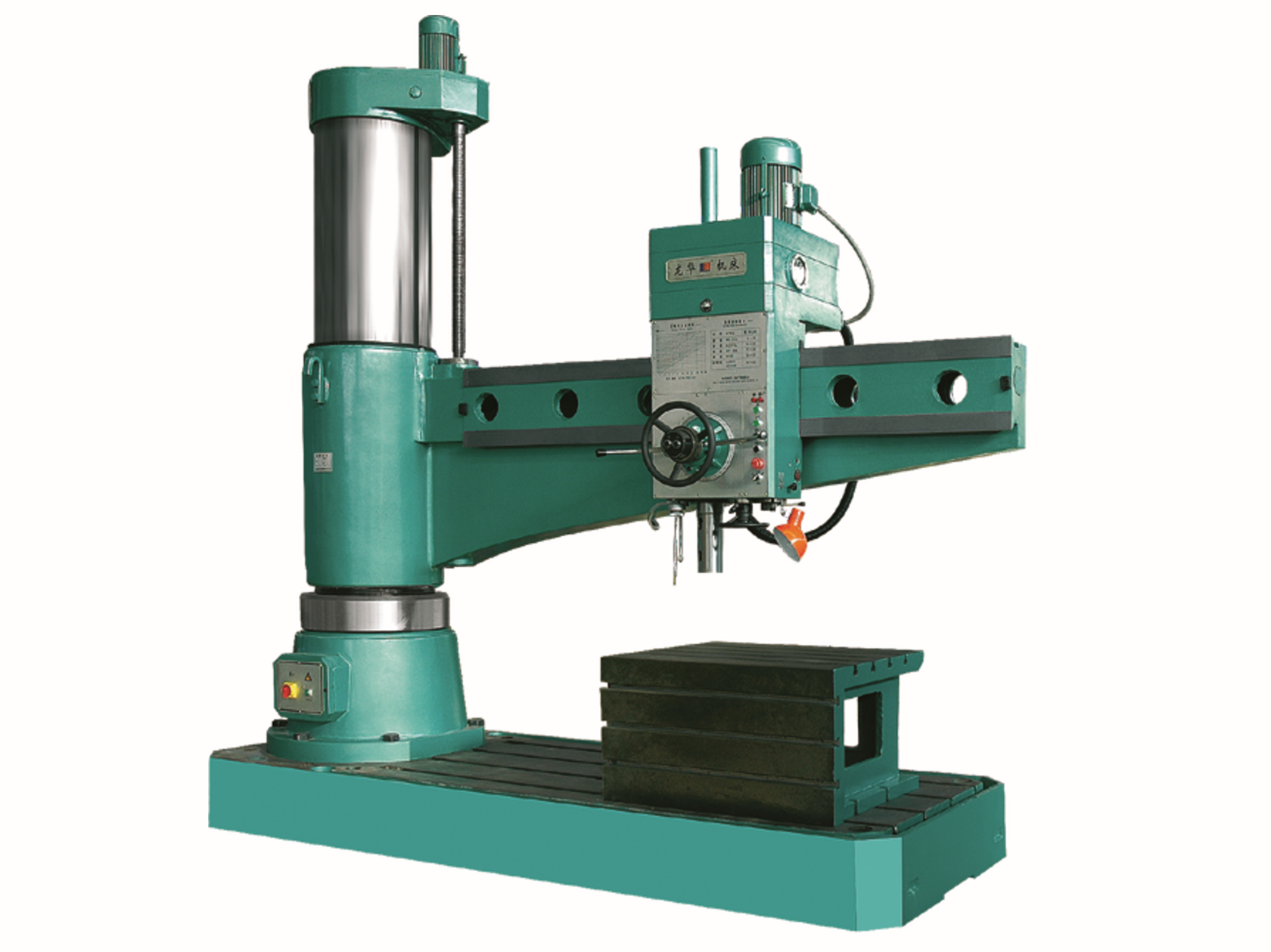

Радиально-сверлильный станок модели Z3080×25 предназначен для выполнения таких операций, как сверление, растачивание, развертывание, зенкование плоских поверхностей и нарезание резьбы на средних и крупных деталях. При наличии специализированного оборудования можно также выполнять расточку отверстий. Радиально-сверлильный станок Z3080×25 является одной из новых усовершенствованных моделей серии, с высокой степенью взаимозаменяемости компонентов.
Станок обладает следующими характеристиками:
1.1. Гидравлический предвыборный механизм переключения скоростей: позволяет экономить вспомогательное время.
1.2. Управление одним рычагом: функции вращения шпинделя в прямом и обратном направлениях, остановка (торможение), переключение скоростей и нейтральное положение управляются одним рычагом, что обеспечивает легкость в управлении.
1.3. Надежное гидравлическое зажимное устройство: шпиндельная коробка, консоль и внутренние и внешние колонны закрепляются с помощью гидравлических приводных ромбовидных блоков, что обеспечивает надежное закрепление.
1.4. Закалка направляющих и элементов шпинделя: направляющие на консоли, шпиндельный рукав и дорожки вращения внутренней и внешней колонн подвергаются закалке, что продлевает срок службы станка и сохраняет точность на длительный период.
1.5. Совершенная система защиты: станок оснащен комплексной системой безопасности, защитой внешней колонны и автоматической смазкой.
1.6. Одновременное или раздельное управление зажимом: зажим и разжим колонны и шпиндельной коробки могут выполняться как одновременно, так и по отдельности.
1.7. Продление срока службы и сохранение точности: в процессе конструирования и производства применяются эффективные меры, которые значительно увеличивают долговечность и сохраняют точность станка.
1.8. Надежное электрическое оборудование: электрическое оборудование безопасно, надежно, имеет долгий срок службы и удобное обслуживание, обеспечивая безопасность оператора.
1.9. Упрочнение рабочих поверхностей: конусное отверстие шпинделя подвергается цементации и закалке, шпиндель втулка - азотированию и закалке. Направляющие поверхности консоли, дорожки вращения внутренней и внешней колонн и контактные поверхности роликов закаливаются с применением электрического контакта, что обеспечивает хорошую износостойкость и сохранение точности.
1.10. Предохранительные устройства: механизм подачи шпинделя оснащен предохранительной муфтой от перегрузки, что обеспечивает безопасность во время полного нагруженного резания. Механизм подъема и опускания консоли оснащен предохранительной муфтой от перегрузки и электрическим конечным выключателем, что обеспечивает безопасность при подъеме и опускании консоли.
Радиально-сверлильный станок модели Z3080×25 предназначен для выполнения таких операций, как сверление, растачивание, развертывание, зенкование плоских поверхностей и нарезание резьбы на средних и крупных деталях. При наличии специализированного оборудования можно также выполнять расточку отверстий. Радиально-сверлильный станок Z3080×25 является одной из новых усовершенствованных моделей серии, с высокой степенью взаимозаменяемости компонентов.
Станок обладает следующими характеристиками:
1.1. Гидравлический предвыборный механизм переключения скоростей: позволяет экономить вспомогательное время.
1.2. Управление одним рычагом: функции вращения шпинделя в прямом и обратном направлениях, остановка (торможение), переключение скоростей и нейтральное положение управляются одним рычагом, что обеспечивает легкость в управлении.
1.3. Надежное гидравлическое зажимное устройство: шпиндельная коробка, консоль и внутренние и внешние колонны закрепляются с помощью гидравлических приводных ромбовидных блоков, что обеспечивает надежное закрепление.
1.4. Закалка направляющих и элементов шпинделя: направляющие на консоли, шпиндельный рукав и дорожки вращения внутренней и внешней колонн подвергаются закалке, что продлевает срок службы станка и сохраняет точность на длительный период.
1.5. Совершенная система защиты: станок оснащен комплексной системой безопасности, защитой внешней колонны и автоматической смазкой.
1.6. Одновременное или раздельное управление зажимом: зажим и разжим колонны и шпиндельной коробки могут выполняться как одновременно, так и по отдельности.
1.7. Продление срока службы и сохранение точности: в процессе конструирования и производства применяются эффективные меры, которые значительно увеличивают долговечность и сохраняют точность станка.
1.8. Надежное электрическое оборудование: электрическое оборудование безопасно, надежно, имеет долгий срок службы и удобное обслуживание, обеспечивая безопасность оператора.
1.9. Упрочнение рабочих поверхностей: конусное отверстие шпинделя подвергается цементации и закалке, шпиндель втулка - азотированию и закалке. Направляющие поверхности консоли, дорожки вращения внутренней и внешней колонн и контактные поверхности роликов закаливаются с применением электрического контакта, что обеспечивает хорошую износостойкость и сохранение точности.
1.10. Предохранительные устройства: механизм подачи шпинделя оснащен предохранительной муфтой от перегрузки, что обеспечивает безопасность во время полного нагруженного резания. Механизм подъема и опускания консоли оснащен предохранительной муфтой от перегрузки и электрическим конечным выключателем, что обеспечивает безопасность при подъеме и опускании консоли.
Технические параметры:
Основная конфигурация:
основание (собственное производство); внутренняя и внешняя колонна (собственное производство); консоль (собственное производство); шпиндельная коробка (собственное производство); рабочий стол (собственное производство); шестерни (собственное производство); электрика от Chint/Шэньян 213.
основание (собственное производство); внутренняя и внешняя колонна (собственное производство); консоль (собственное производство); шпиндельная коробка (собственное производство); рабочий стол (собственное производство); шестерни (собственное производство); электрика от Chint/Шэньян 213.
