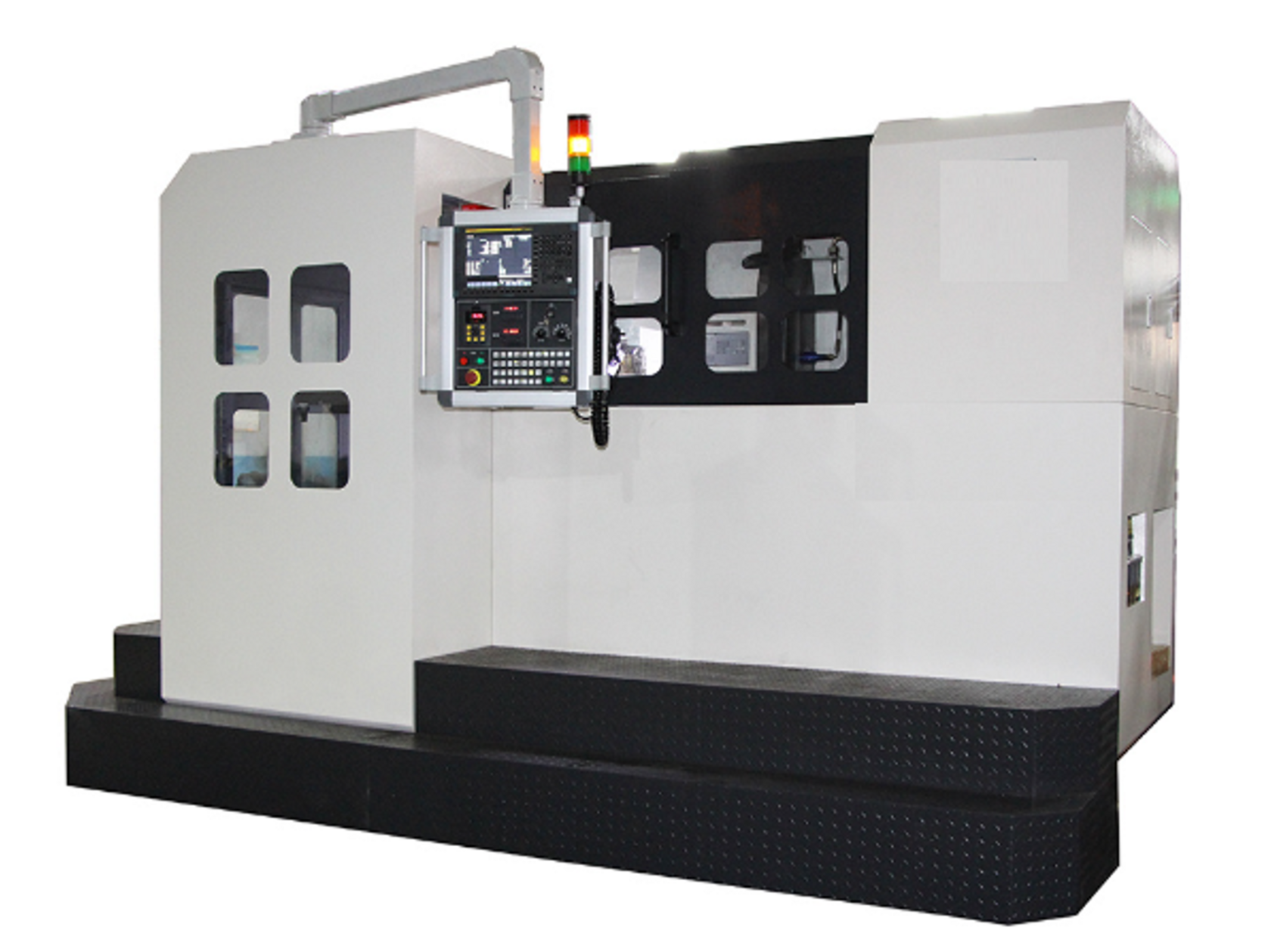

Описание:
Станок серии ZKA21 для глубокого сверления с ЧПУ использует способ сверления пушечным сверлом (выброс стружки наружу). Инструмент вращается и подается, а заготовка фиксируется на рабочем столе, который может двигаться вертикально и горизонтально. Используется импортная или отечественная система ЧПУ, имеющая функции однократного и автоматического цикла. Три сервопривода: ось X, ось Y и ось Z, приводятся в движение серводвигателем с шариково-винтовой парой для перемещения по осям. Скорость вращения инструмента и подачи регулируются бесступенчато. Максимальные диаметры сверления: 20мм, 30мм и 40мм. Станок способен выполнять сверление прямых, наклонных, глухих и ступенчатых отверстий. Широко применяется в автомобильной и мотоциклетной промышленности, в производстве пресс-форм, гидравлических клапанов, шестерен и валов, а также для обработки мелких глубоких отверстий.
Особенности станка:
1. Качество и стабильность: Станина и корпус изготовлены из высококачественного чугуна, обеспечивая хорошую жесткость и стабильность.
2. Эффективность: Во время сверления глубоких отверстий не требуется вывод инструмента.
3. Высокая автоматизация: Управление цифровой системой с высоким уровнем автоматизации.
4. Настройка скорости: Вращение и подача инструмента регулируются бесступенчато.
5. Направляющие: Ось X - ласточкин хвост или линейные направляющие скольжения (для серии с четырьмя шпинделями); ось Y - прямоугольные направляющие скольжения; ось Z - линейные направляющие.
6. Сервоприводы: Наличие трех сервоприводов для обработки координатных отверстий.
7. Автоматическая смазка: Автоматическая прерывистая смазка для шпинделя и поверхностей направляющих скольжения.
8. Система охлаждения: Высоконапорная система охлаждения с приводом от частотного двигателя и погружным регулятором температуры масла.
9. Удаление стружки: Автоматический стружкоуборочный конвейер.
10. Автоматический контроль: Несколько автоматических систем мониторинга.
11. Уникальные особенности четырехшпиндельной серии: Станок оснащен системой двойной подачи (двойная ось Z), каждый из которых приводит в движение шпиндельную коробку, каждая с двойной шпиндельной структурой, а система охлаждения оснащена двойным насосом высокого давления, что позволяет одновременно обрабатывать четыре или два изделия. Оператор может работать с обеих сторон станка, обеспечивая удобное управление. Ось Z использует линейные направляющие, ось Y - двойные прямоугольные направляющие скольжения, ось X - линейные направляющие. Специальная система охлаждения обеспечивает высокое давление и большой поток чистого масла для глубокого сверления.
В комплект входят автоматический стружкоуборочный конвейер, регулятор температуры масла, система фильтрации и насос высокого давления. Все компоненты на масляном баке смонтированы на поддоне для удобства очистки бака, подходят для обработки магнитных и немагнитных материалов. Подача инструмента осуществляется серводвигателем через шариковый винт; вращение инструмента осуществляется сервошпиндельным двигателем. Оба процесса - подача и вращение - регулируются бесступенчато. Станок оснащен защитой от давления, контроля уровня жидкости и температуры системы охлаждения, защитой инструмента и защиты хода.
Станок серии ZKA21 для глубокого сверления с ЧПУ использует способ сверления пушечным сверлом (выброс стружки наружу). Инструмент вращается и подается, а заготовка фиксируется на рабочем столе, который может двигаться вертикально и горизонтально. Используется импортная или отечественная система ЧПУ, имеющая функции однократного и автоматического цикла. Три сервопривода: ось X, ось Y и ось Z, приводятся в движение серводвигателем с шариково-винтовой парой для перемещения по осям. Скорость вращения инструмента и подачи регулируются бесступенчато. Максимальные диаметры сверления: 20мм, 30мм и 40мм. Станок способен выполнять сверление прямых, наклонных, глухих и ступенчатых отверстий. Широко применяется в автомобильной и мотоциклетной промышленности, в производстве пресс-форм, гидравлических клапанов, шестерен и валов, а также для обработки мелких глубоких отверстий.
Особенности станка:
1. Качество и стабильность: Станина и корпус изготовлены из высококачественного чугуна, обеспечивая хорошую жесткость и стабильность.
2. Эффективность: Во время сверления глубоких отверстий не требуется вывод инструмента.
3. Высокая автоматизация: Управление цифровой системой с высоким уровнем автоматизации.
4. Настройка скорости: Вращение и подача инструмента регулируются бесступенчато.
5. Направляющие: Ось X - ласточкин хвост или линейные направляющие скольжения (для серии с четырьмя шпинделями); ось Y - прямоугольные направляющие скольжения; ось Z - линейные направляющие.
6. Сервоприводы: Наличие трех сервоприводов для обработки координатных отверстий.
7. Автоматическая смазка: Автоматическая прерывистая смазка для шпинделя и поверхностей направляющих скольжения.
8. Система охлаждения: Высоконапорная система охлаждения с приводом от частотного двигателя и погружным регулятором температуры масла.
9. Удаление стружки: Автоматический стружкоуборочный конвейер.
10. Автоматический контроль: Несколько автоматических систем мониторинга.
11. Уникальные особенности четырехшпиндельной серии: Станок оснащен системой двойной подачи (двойная ось Z), каждый из которых приводит в движение шпиндельную коробку, каждая с двойной шпиндельной структурой, а система охлаждения оснащена двойным насосом высокого давления, что позволяет одновременно обрабатывать четыре или два изделия. Оператор может работать с обеих сторон станка, обеспечивая удобное управление. Ось Z использует линейные направляющие, ось Y - двойные прямоугольные направляющие скольжения, ось X - линейные направляющие. Специальная система охлаждения обеспечивает высокое давление и большой поток чистого масла для глубокого сверления.
В комплект входят автоматический стружкоуборочный конвейер, регулятор температуры масла, система фильтрации и насос высокого давления. Все компоненты на масляном баке смонтированы на поддоне для удобства очистки бака, подходят для обработки магнитных и немагнитных материалов. Подача инструмента осуществляется серводвигателем через шариковый винт; вращение инструмента осуществляется сервошпиндельным двигателем. Оба процесса - подача и вращение - регулируются бесступенчато. Станок оснащен защитой от давления, контроля уровня жидкости и температуры системы охлаждения, защитой инструмента и защиты хода.
Характеристика параметры:
Стандартная комплектация станка
Стандартная комплектация включает: систему ЧПУ KND или Guangshu 980T, коробку ручного импульсного управления, держатель сверлильной штанги, цепочный автоматический стружкоотводчик, центральную маслостанцию, специализированную систему охлаждения, ленточную фильтровальную бумагорезку, сигнальную лампу, инструмент для настройки, рабочую лампу, станочные подкладки, контроллер температуры масла, пневматическую или гидравлическую систему (для серии четырех шпинделей) и другие аксессуары.
Дополнительная комплектация станка
Дополнительная комплектация включает: стволовые сверла, вспомогательные устройства, режущее масло, заточные станки, приспособления для заточки, маслоотделители, магнитные стружкоотводчики (стандартная комплектация для серии с четырьмя шпинделями), полная защитная ограда станка (стандартная комплектация для серии с четырьмя шпинделями), кондиционер для электрощита, систему ЧПУ Siemens, систему ЧПУ FANUC и другие компоненты.
Стандартная комплектация включает: систему ЧПУ KND или Guangshu 980T, коробку ручного импульсного управления, держатель сверлильной штанги, цепочный автоматический стружкоотводчик, центральную маслостанцию, специализированную систему охлаждения, ленточную фильтровальную бумагорезку, сигнальную лампу, инструмент для настройки, рабочую лампу, станочные подкладки, контроллер температуры масла, пневматическую или гидравлическую систему (для серии четырех шпинделей) и другие аксессуары.
Дополнительная комплектация станка
Дополнительная комплектация включает: стволовые сверла, вспомогательные устройства, режущее масло, заточные станки, приспособления для заточки, маслоотделители, магнитные стружкоотводчики (стандартная комплектация для серии с четырьмя шпинделями), полная защитная ограда станка (стандартная комплектация для серии с четырьмя шпинделями), кондиционер для электрощита, систему ЧПУ Siemens, систему ЧПУ FANUC и другие компоненты.
