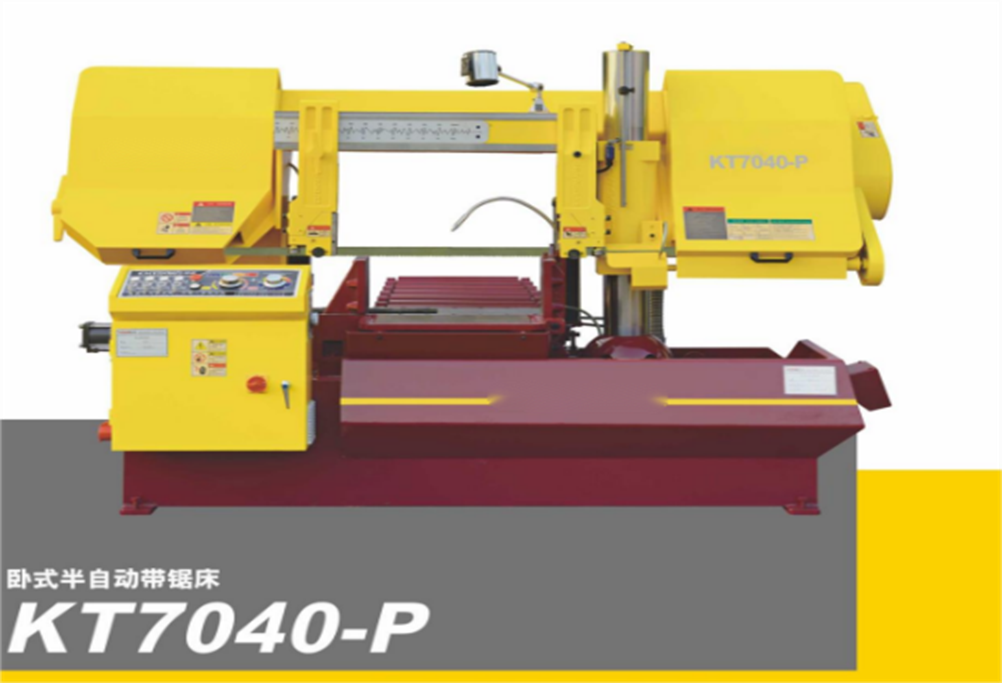

ленточнопильный станок полуавтоматического типа kt7040-P
Описание:
1. Модель оборудования: KT7040-P
Проектирование и изготовление оборудования выполняются в соответствии с государственными стандартами. Средства безопасности соответствуют национальным стандартам.
2. Особенности оборудования:
Данный станок предназначен для резки крупногабаритных материалов, таких как заготовки для пресс-форм, поковки, профили, пустотелые трубы и другие материалы. Он также может использоваться для пиления различных черных металлов.
Основные преимущества станка:
Станок выполнен на базе конструкции с двойными колоннами, что обеспечивает надежность и стабильность конструкции, а также современность технологий. Все функции станка имеют достаточный запас прочности, что гарантирует высокое качество и точность резки.
1. Модель оборудования: KT7040-P
Проектирование и изготовление оборудования выполняются в соответствии с государственными стандартами. Средства безопасности соответствуют национальным стандартам.
2. Особенности оборудования:
Данный станок предназначен для резки крупногабаритных материалов, таких как заготовки для пресс-форм, поковки, профили, пустотелые трубы и другие материалы. Он также может использоваться для пиления различных черных металлов.
Основные преимущества станка:
- Высокая эффективность резки;
- Энергоэффективность;
- Узкий пропил;
- Экономия сырья;
- Простота в управлении.
Станок выполнен на базе конструкции с двойными колоннами, что обеспечивает надежность и стабильность конструкции, а также современность технологий. Все функции станка имеют достаточный запас прочности, что гарантирует высокое качество и точность резки.

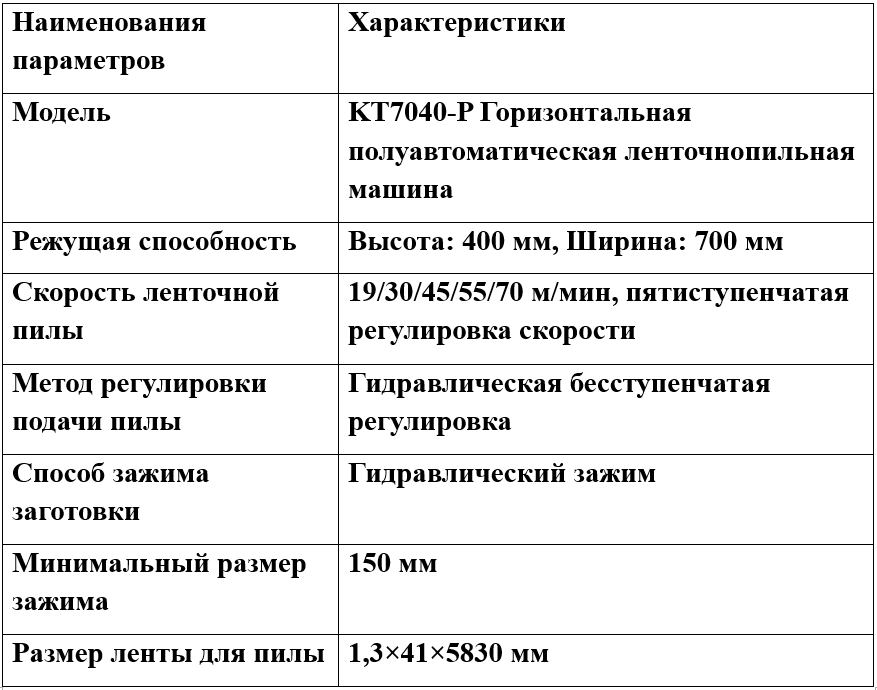

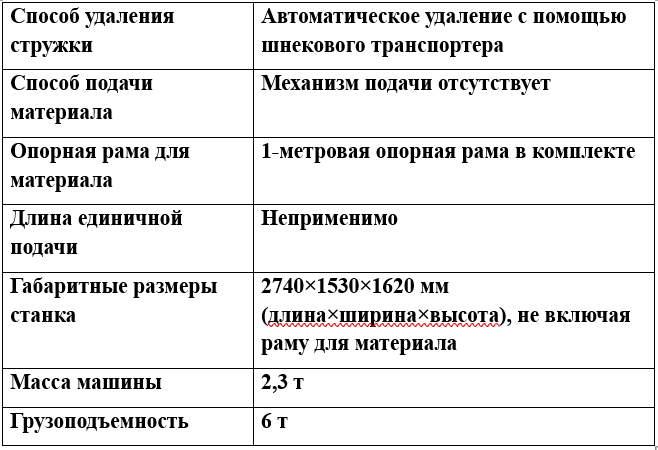

Технические параметры:
Механическая структура двухстоечного ленточнопильного станка
Основные узлы станка:
1.Основание
2.Станина
3.Колонная структура
4.Рама пилы
5.Приводной механизм
6.Устройство направляющих ленточной пилы
7.Механизм зажима заготовки
8.Устройство натяжения ленточной пилы
9.Устройство удаления стружки
10.Устройство охлаждения гидравлики
1. Основание
Основание представляет собой коробчатую конструкцию из сварных стальных листов. На нем закреплены станина и колонны. После обработки методом вибрационного старения сварочные деформации минимальны.
На передней левой стороне расположены электрический пульт управления и распределительный электрический шкаф, а на правой стороне – бак для охлаждающей жидкости и насос. В четырех углах основания имеются отверстия для регулировочных болтов.
2. Станина
Рабочая поверхность выполнена из сваренной высококачественной стальной пластины. Под поверхностью установлены 4 направляющих ролика. На основании установлены 2 направляющие рейки.
Рабочий стол обеспечивает подачу и возврат заготовки с помощью гидравлического цилиндра. Тиски закреплены на основании и обеспечивают зажим и освобождение с помощью движения влево-вправо под воздействием гидравлического цилиндра.
3. Колонная структура
Колонная структура состоит из одной большой цилиндрической колонны и одной вспомогательной направляющей колонны.
Большая колонна используется как направляющая для движения рамы ленточной пилы вверх и вниз, что обеспечивает точное движение. Малая колонна выполняет вспомогательную функцию и может быть отрегулирована для обеспечения нормальной работы пилы.
4. Рама пилы
Рама пилы имеет дугообразную конструкцию, состоит из левой и правой частей, а также поперечины.
Рама изготовлена из высококачественной сварной стали, усилена разумно расположенными ребрами жесткости, что после обработки методом вибрационного старения обеспечивает равномерное перераспределение внутренних напряжений. Это гарантирует стабильность всей конструкции.
На раме установлены ведущие и ведомые шкивы, а также устройства направляющих. Во время работы ленточная пила вращается против часовой стрелки.
5. Приводной механизм
На задней правой части рамы установлен червячный редуктор, внутри которого червячное колесо соединено с ведущим шкивом рамы пилы, обеспечивая синхронное вращение этих компонентов.
На левой части рамы расположены ведомый шкив и устройство натяжения ленточной пилы.
Вращательное движение ленточной пилы передается от главного двигателя через ременной привод и двухступенчатое редуцирование в червячном редукторе к ведущему шкиву. Далее ведущий шкив и ленточная пила приводят во вращение ведомый шкив. Скорость ленточной пилы имеет пять ступеней.
6. Устройство направляющих ленточной пилы
Устройство направляющих расположено на поперечине рамы пилы и состоит из левой и правой направляющих рычагов и направляющих головок.
Левый и правый направляющие рычаги могут перемещаться по направляющим типа "ласточкин хвост" для установки расстояния между ними, обычно превышающего ширину заготовки примерно на 40 мм.
Устройство направляющих обеспечивает угловую установку ленточной пилы, что позволяет пиле быть строго перпендикулярной к рабочей поверхности.
Для уменьшения вибраций и повышения точности пиления каждая направляющая головка снабжена роликовыми подшипниками и износостойкими направляющими блоками.
7. Механизм зажима заготовки
Зажимной механизм выполнен в форме центрального зажима. Ленточная пила проходит через центр тисков, разрезая материал.
Эта конструкция обеспечивает надежность удержания заготовки, а также возможность резки малых остатков.
Зажимной механизм оснащен гидравлическим цилиндром с ходом 550 мм. Минимальный зажимной размер – 150 мм.
8. Устройство натяжения ленточной пилы
Устройство натяжения состоит из натяжной опоры, натяжного ползуна, винта натяжения и рукоятки натяжения.
Для натяжения ленточной пилы необходимо вращать рукоятку по часовой стрелке. Это приводит пилу в рабочее состояние.
Если пила не используется долгое время, натяжение ослабляется поворотом рукоятки против часовой стрелки, что также позволяет заменить пильную ленту.
9. Устройство удаления стружки
Для продления срока службы ленточной пилы на станке установлено пассивное очистительное устройство с проволочной щеткой.
Щетка удаляет остатки опилок с поверхности пилы. Холодильный насос подает жидкость для очистки зубьев пилы, предотвращает засорение пазов и увеличивает эффективность резания.
10. Устройство охлаждения гидравлики
На задней стороне основания установлено устройство охлаждения гидравлики, использующее воздушное охлаждение.
Это устройство обеспечивает стабильные показатели температуры гидравлической жидкости при длительной работе оборудования, что повышает стабильность работы станка.
Основные узлы станка:
1.Основание
2.Станина
3.Колонная структура
4.Рама пилы
5.Приводной механизм
6.Устройство направляющих ленточной пилы
7.Механизм зажима заготовки
8.Устройство натяжения ленточной пилы
9.Устройство удаления стружки
10.Устройство охлаждения гидравлики
1. Основание
Основание представляет собой коробчатую конструкцию из сварных стальных листов. На нем закреплены станина и колонны. После обработки методом вибрационного старения сварочные деформации минимальны.
На передней левой стороне расположены электрический пульт управления и распределительный электрический шкаф, а на правой стороне – бак для охлаждающей жидкости и насос. В четырех углах основания имеются отверстия для регулировочных болтов.
2. Станина
Рабочая поверхность выполнена из сваренной высококачественной стальной пластины. Под поверхностью установлены 4 направляющих ролика. На основании установлены 2 направляющие рейки.
Рабочий стол обеспечивает подачу и возврат заготовки с помощью гидравлического цилиндра. Тиски закреплены на основании и обеспечивают зажим и освобождение с помощью движения влево-вправо под воздействием гидравлического цилиндра.
3. Колонная структура
Колонная структура состоит из одной большой цилиндрической колонны и одной вспомогательной направляющей колонны.
Большая колонна используется как направляющая для движения рамы ленточной пилы вверх и вниз, что обеспечивает точное движение. Малая колонна выполняет вспомогательную функцию и может быть отрегулирована для обеспечения нормальной работы пилы.
4. Рама пилы
Рама пилы имеет дугообразную конструкцию, состоит из левой и правой частей, а также поперечины.
Рама изготовлена из высококачественной сварной стали, усилена разумно расположенными ребрами жесткости, что после обработки методом вибрационного старения обеспечивает равномерное перераспределение внутренних напряжений. Это гарантирует стабильность всей конструкции.
На раме установлены ведущие и ведомые шкивы, а также устройства направляющих. Во время работы ленточная пила вращается против часовой стрелки.
5. Приводной механизм
На задней правой части рамы установлен червячный редуктор, внутри которого червячное колесо соединено с ведущим шкивом рамы пилы, обеспечивая синхронное вращение этих компонентов.
На левой части рамы расположены ведомый шкив и устройство натяжения ленточной пилы.
Вращательное движение ленточной пилы передается от главного двигателя через ременной привод и двухступенчатое редуцирование в червячном редукторе к ведущему шкиву. Далее ведущий шкив и ленточная пила приводят во вращение ведомый шкив. Скорость ленточной пилы имеет пять ступеней.
6. Устройство направляющих ленточной пилы
Устройство направляющих расположено на поперечине рамы пилы и состоит из левой и правой направляющих рычагов и направляющих головок.
Левый и правый направляющие рычаги могут перемещаться по направляющим типа "ласточкин хвост" для установки расстояния между ними, обычно превышающего ширину заготовки примерно на 40 мм.
Устройство направляющих обеспечивает угловую установку ленточной пилы, что позволяет пиле быть строго перпендикулярной к рабочей поверхности.
Для уменьшения вибраций и повышения точности пиления каждая направляющая головка снабжена роликовыми подшипниками и износостойкими направляющими блоками.
7. Механизм зажима заготовки
Зажимной механизм выполнен в форме центрального зажима. Ленточная пила проходит через центр тисков, разрезая материал.
Эта конструкция обеспечивает надежность удержания заготовки, а также возможность резки малых остатков.
Зажимной механизм оснащен гидравлическим цилиндром с ходом 550 мм. Минимальный зажимной размер – 150 мм.
8. Устройство натяжения ленточной пилы
Устройство натяжения состоит из натяжной опоры, натяжного ползуна, винта натяжения и рукоятки натяжения.
Для натяжения ленточной пилы необходимо вращать рукоятку по часовой стрелке. Это приводит пилу в рабочее состояние.
Если пила не используется долгое время, натяжение ослабляется поворотом рукоятки против часовой стрелки, что также позволяет заменить пильную ленту.
9. Устройство удаления стружки
Для продления срока службы ленточной пилы на станке установлено пассивное очистительное устройство с проволочной щеткой.
Щетка удаляет остатки опилок с поверхности пилы. Холодильный насос подает жидкость для очистки зубьев пилы, предотвращает засорение пазов и увеличивает эффективность резания.
10. Устройство охлаждения гидравлики
На задней стороне основания установлено устройство охлаждения гидравлики, использующее воздушное охлаждение.
Это устройство обеспечивает стабильные показатели температуры гидравлической жидкости при длительной работе оборудования, что повышает стабильность работы станка.

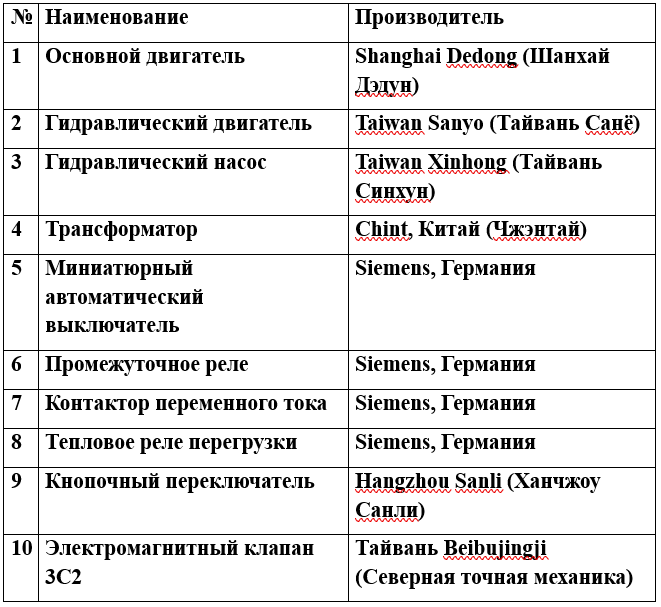

Комплект станки
